模壓成型模具導論

在模壓成型上下文中，工裝是指將原材料成型為成品的模具及相關設備。模具加工過程包括設計、制造和維護這些模具，以確保它們生產的零件符合規定的尺寸和質量標準。模具是至關重要的，因?yàn)樗苯佑绊懙匠尚瓦^程的準確性，一致性和效率。

模壓成型模具組件

模具

模具是工具的主要部件，用于將材料塑造成所需的形狀。模具可以是單腔或多腔，取決于產量和零件的復雜程度。模具的常用材料包括鋼和鋁，根據耐用性、成本和成型材料類型等因素進行選擇。

盤子

頂部和底部板包圍模具，并施加必要的壓力來塑造材料。頂模板是在成型周期完成后將成品從模具中彈出的。

加熱元件

加熱元件集成到模具中，以保持固化材料所需的溫度。常見的類型包括電加熱器和油或蒸汽加熱系統。

冷卻系統

冷卻系統有助于控制模具的溫度，確保材料正確凝固。水冷和風冷是常用的方法。

模壓成型中的模具類型

原型工具

原型工具用于在全面生產之前測試和驗證新設計。這些模具通常由鋁等較便宜的材料制成，以降低成本。

生產工具

生產工裝用于最終產品的大規模制造。這些模具由硬化鋼等耐用材料制成，可以承受高容量和重復使用。

的家庭工具

家庭式工裝設計用于同時生產多個不同的零件。這些模具包含多個腔，每個腔的形狀不同，以便在一個成型周期內生產各種零件。

模具在模壓成型中的重要性

精度和準確度

高質量的模具保證了零件的精確尺寸和嚴格的公差。這減少了對二次加工(如加工或精加工)的需求。

效率及生產力

精心設計的模具可以最大限度地減少周期時間，提高生產吞吐量。這提高了整體制造效率，降低了運營成本。

質量和一致性

一致的模具質量確保生產的每個零件都符合要求的標準。這提高了產品的可靠性和客戶滿意度。

成本效益

投資于高質量的工具可以減少與維護和零件缺陷相關的長期成本。這在工具的生命周期內提供了更好的投資回報。

模壓成型模具的設計考慮

材料選擇

模具材料的選擇取決于被成型材料的類型、產量和預算等因素。常用材料包括用于高耐久性的鋼和用于成本效益原型的鋁。

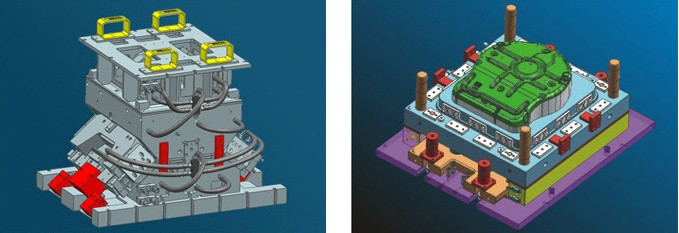

模具設計

設計必須適應零件的復雜性，包括凹痕和復雜的形狀等特征。利用計算機輔助設計(CAD)和仿真工具可以優化模具設計并預測潛在問題。

溫度控制

有效的溫度控制系統對于保持一致的模具溫度和確保適當?shù)牟牧瞎袒陵P(guān)重要。加熱和冷卻元件必須集成到模具設計中以優化性能。

保養和壽命

為了延長模具的使用壽命和保持零件質量，定期維護是必要的。這包括清潔，檢查和及時維修，以防止缺陷和生產停機。

模壓成型模具的挑戰

設計的復雜性

為復雜零件設計模具既具有挑戰性又耗時。利用先進的CAD軟件和仿真工具可以幫助改進設計。

成本的考慮

對于小型制造商來說，高昂的初始成本可能是一個障礙。通過高效生產和減少缺陷來平衡前期投資和長期成本節約是至關重要的。

材料兼容性

確保模具材料與成型材料兼容以防止磨損和缺陷是很重要的。選擇合適的模具材料和涂層可以提高耐用性。

溫度管理

保持一致的模具溫度是具有挑戰性的，特別是對于大型或復雜的模具。采用先進的加熱和冷卻系統，可以保證均勻的溫度分布。

結論

模壓成型中的模具是決定成型過程成功與否的關鍵方面。從最初的設計和材料選擇到溫度控制和維護，每個元素都在生產高質量，一致的零件方面發揮著至關重要的作用。了解工具的重要性并解決相關的挑戰可以顯著提高制造效率、產品質量和成本效益。

通過投資于高質量的模具，并在設計和維護中采用最佳實踐，制造商可以優化他們的模壓成型操作，并取得卓越的結果。無論是原型開發還是全面生產，模具都是成功模壓成型的基石，推動了制造業的創新和卓越。
